銅鋁復(fù)合設(shè)備線夾不同加工工藝的區(qū)別！目前，市場(chǎng)上的銅鋁過(guò)渡設(shè)備線夾按其生產(chǎn)工藝可分為四種：爆炸焊線夾、閃光焊線夾、摩擦焊線夾和釬焊線夾。前三種都是用生產(chǎn)好的銅鋁復(fù)合板沖壓而成，只有釬焊線夾是先進(jìn)行沖壓成型而后再進(jìn)行銅鋁焊接復(fù)合。
爆炸焊線夾：爆炸焊是很早就出現(xiàn)的銅鋁復(fù)合方法，經(jīng)過(guò)多年的實(shí)踐，目前工藝已經(jīng)很成熟，這種方法生產(chǎn)的銅鋁復(fù)合板具有很高的結(jié)合強(qiáng)度，所以爆炸焊的線夾具有很好的力學(xué)性能，在折彎、鉆孔、沖孔等深加工時(shí)很少出現(xiàn)問(wèn)題，而且導(dǎo)電和耐熱等方面性能也都很好。但是，爆炸焊的工藝在生產(chǎn)復(fù)合板的時(shí)候并不是工業(yè)化的連續(xù)生產(chǎn)，而是只能單塊板生產(chǎn)，而且還受著地理、天氣、爆炸后探傷補(bǔ)傷等諸多方面的影響，所以生產(chǎn)效率很低，交貨周期很長(zhǎng)，生產(chǎn)成本也很高，隨之而來(lái)的，用這種材料生產(chǎn)設(shè)備線夾時(shí)效率也就很低，成本非常之高。
閃光焊線夾：在人們需要降低設(shè)備線夾的成本時(shí)，用閃光焊生產(chǎn)銅鋁復(fù)合過(guò)渡板的工藝出現(xiàn)了。這種工藝是將銅板和鋁板的各一端經(jīng)過(guò)高溫熔化后對(duì)接使之結(jié)合在一起。這種工藝的成本較爆炸焊的成本降低了很多，但是，生產(chǎn)效率也不高，而且這種工藝生產(chǎn)的復(fù)合板中間結(jié)合處較脆，必須經(jīng)過(guò)熱處理，即使是這樣，受力后也極易斷裂，而且中間結(jié)合處的導(dǎo)電性能極差。
摩擦焊線夾：為了彌補(bǔ)閃光焊工藝的不足，又出現(xiàn)了摩擦焊的工藝。簡(jiǎn)單來(lái)說(shuō)，這種工藝是將銅棒和鋁棒經(jīng)過(guò)高速反向旋轉(zhuǎn)對(duì)接結(jié)合到一起，然后沖壓成板，后進(jìn)行沖壓成型。這種工藝成本與閃光焊差不多，性能要優(yōu)于閃光焊產(chǎn)品，但不適合生產(chǎn)較厚的產(chǎn)品，基本上都用在6.0mm厚度以下產(chǎn)品的生產(chǎn)加工。

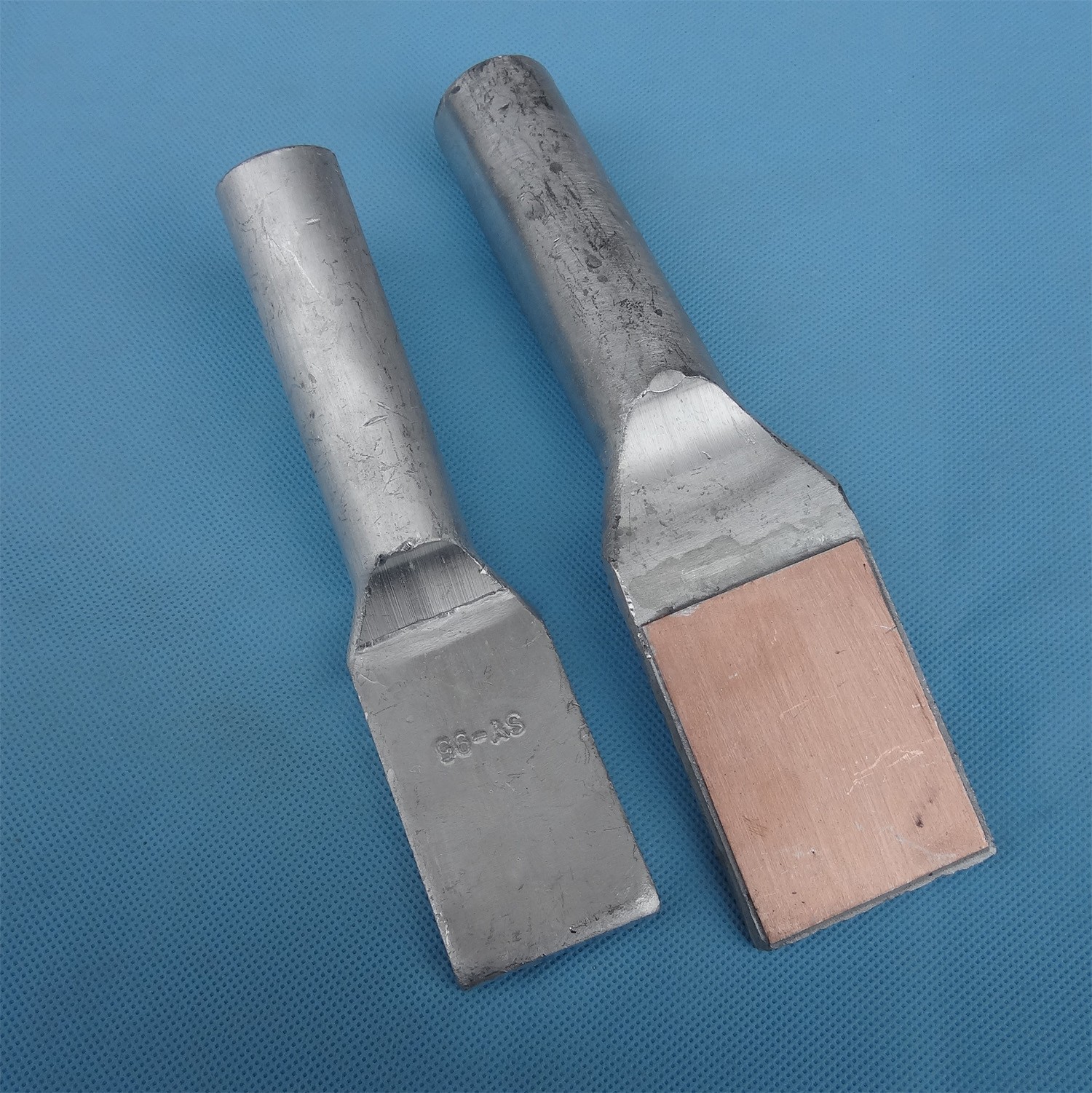

釬焊線夾：釬焊線夾的工藝是先用鋁板沖壓成型，然后再用釬料將銅片焊在其上。這種工藝的成本較前面三種再一次下降了，但是這種工藝有一些很嚴(yán)重的缺陷：
1、不耐高溫，當(dāng)溫度達(dá)到170度左右的時(shí)候就會(huì)出現(xiàn)銅片脫落現(xiàn)象，直到現(xiàn)在，在實(shí)際應(yīng)用中銅片脫落的現(xiàn)象也經(jīng)常發(fā)生；
2、銅鋁結(jié)合率不高，批量生產(chǎn)時(shí)復(fù)合率只能達(dá)到80%左右；
3、由于結(jié)合層處存在釬料，導(dǎo)致其導(dǎo)電性能下降；
4、結(jié)合強(qiáng)度不高，產(chǎn)品在深加工時(shí)容易出現(xiàn)剝離現(xiàn)象。
商品分類：銅鼻子 銅鋁鼻子 雙孔銅鼻子 鋁合金線鼻子 螺栓型扭力端子 折彎銅鼻子 銅鋁連接管 C45插針 銅鋁插針 銅鼻子定做
推薦產(chǎn)品：光伏新能源線鼻子 通訊設(shè)備銅鼻子 雙孔銅鼻子 小頭銅鼻子 窄頭銅鋁鼻子 空開(kāi)接線端子 SC窺口銅鼻子 開(kāi)口銅鼻子 直角銅鼻子
友情鏈接：銅鼻子 銅鋁鼻子 雙孔銅鼻子 鋁合金線鼻子 螺栓型扭力端子 直角銅鼻子 空開(kāi)接線端子 銅鋁接頭 銅鋁鼻 銅鋁過(guò)渡線鼻子 銅鋁接線端子
